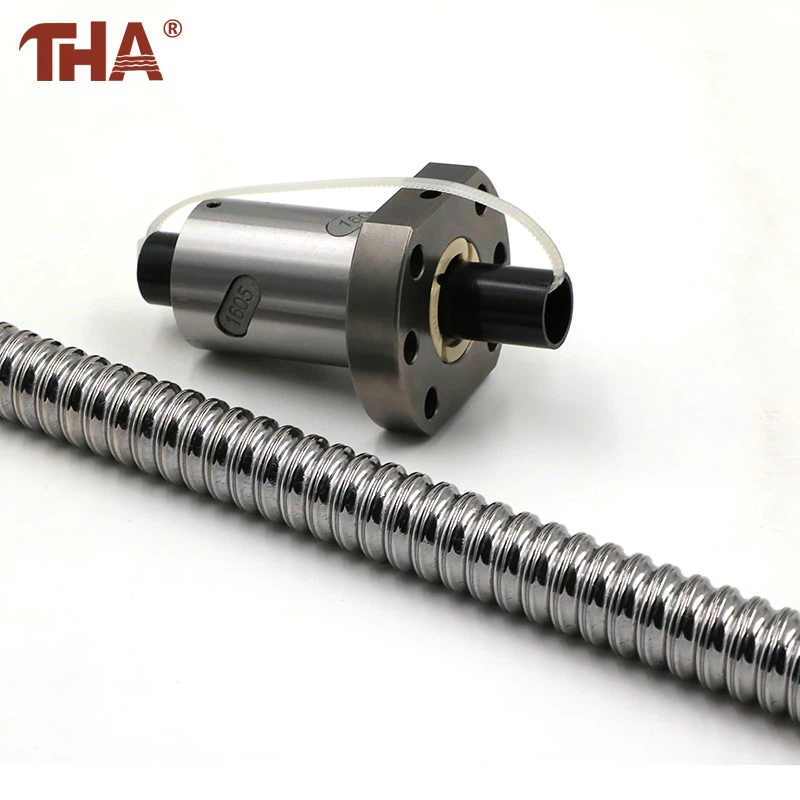

پیچ توپاز پیچ و مهره توپ تشکیل شده است که در آن پیچ قسمت متحرک و مهره توپ قسمت ثابت است. مهره توپ مجهز به توپ است که حرکت چرخشی پیچ را به حرکت خطی تبدیل می کند ، و متوجه موقعیت دقیق و ماشینکاری کارآمد تراش CNC می شود و این یک قسمت انتقال مهم حرکت در تراش CNC است که می تواند به طور مؤثر تبدیل به آن شود. گشتاور چرخش پیچ به حرکت خطی. برنامه های خاص پیچ توپ در ابزارهای دستگاه CNC عمدتاً به شرح زیر است:
1 ، انتقال محوری:پیچ توپمعمولاً برای کنترل حرکت محوری ابزار ، جدول قطعه کار و سایر اجزای موجود در دستگاه CNC استفاده می شود. به عنوان مثال ، از آنها برای کنترل حرکت بالا و پایین ابزارها در دستگاه های فرز و حرکت خوراک ابزارها در Lathes استفاده می شود.
2 ، حرکت با سرعت بالا: به دلیل راندمان بالا و ویژگی های سرعت بالا درپیچ توپ، آنها به ویژه برای نیاز به حرکت با سرعت زیاد ابزارهای ماشین CNC از جمله برش با سرعت بالا ، تغذیه با سرعت بالا و سایر فرآیندهای ماشینکاری مناسب هستند.
3 ، ماشینکاری با دقت بالا:پیچمی تواند دقت و تکرارپذیری بالایی را فراهم کند ، بنابراین آنها به طور گسترده ای در دستگاه های CNC که نیاز به ماشینکاری با دقت بالا دارند ، مانند Lathes CNC ، دستگاه های فرز CNC و غیره برای ماشینکاری قطعات دقیق استفاده می شود.
4 ، برش CNC:پیچ توپهمچنین اغلب در تجهیزات برش CNC ، مانند دستگاه برش لیزر ، دستگاه برش پلاسما و غیره ، برای کنترل حرکت بالا و پایین سر برش ، برای دستیابی به برش دقیق قطعه کار استفاده می شود.
5 ، سیستم تغذیه:پیچ توپیکی از مؤلفه های اصلی سیستم تغذیه ابزار CNC است ، صحت و عملکرد آن به طور مستقیم بر دقت موقعیت یابی و تکرارپذیری دقت موقعیت یابی ابزار CNC ، خطای سرب خطی تأثیر می گذارد.پیچ توپدر مورد دقت موقعیت مکانی ابزار آشکارتر است.
6 ، حساسیت و دقت موقعیت یابی: استفاده ازپیچ توپمی تواند حساسیت سیستم خوراک ، دقت موقعیت یابی را بهبود بخشد و برای جلوگیری از خزیدن ، که برای اطمینان از صحت ماشینکاری محصول و کیفیت ماشینکاری پایدار ضروری است.
بنابراینپیچ توپاز آنجا که یک دستگاه ابزار CNC بیشتر از عناصر انتقال استفاده می شود ، صحت وی برای اطمینان از آن بسیار مهم است. اگر صحتپیچ توپکاهش می یابد ، دستگاه ممکن است نتواند به نتایج مطلوب برسد. بنابراین چگونه می توان دوباره از کاهش دقیق پیچ توپ جلوگیری کرد؟ می توانید به شیوه های زیر مراجعه کنید.
هنگام نصبپیچ توپ، اطمینان از همبستگی آن با موتور ، اتصال و سایر مؤلفه های مرتبط. اگر از درصد با دقت بالا برای تشخیص و تنظیم همبستگی پیچ و شافت موتور استفاده شود ، به طور کلی خطا باید در محدوده مجاز کنترل شود ، و معمولاً خطای Coaxiality نیاز است که کمتر از 1 {1}} باشد .05 میلی متر. اگر Coaxiality خوب نباشد ، این پیچ در طول چرخش نیروی شعاعی اضافی ایجاد می کند که باعث تسریع در سایش توپ و مسیر جاده می شود ، بنابراین بر صحت تأثیر می گذارد.
همچنین باید به سطح بودن و عمود بر نصب پیچ توجه شود. برای برخی از برنامه های کاربردی ماشین آلات با دقت بالا ، ممکن است خطاهای سطح بندی و عمود بر محدوده کوچکتر نگه داشته شود ، مانند موارد بیشتر از {1}}. 02 میلی متر در هر متر طول. از ابزارهایی مانند سطح روح می توان برای کمک به تنظیمات در حین نصب استفاده کرد تا اطمینان حاصل شود که پیچ ها در وضعیت صحیح نصب قرار دارند.
برای سکته مغزی طولانیپیچتوصیه می شود که روش نصب در هر دو انتها ثابت شود. این نصب می تواند به طور موثری باعث کاهش محوری پیچ پیچ و بهبود استحکام محوری پیچ شود. به عنوان مثال ، در سیستم تغذیه جدول یک دستگاه بزرگ آسیاب CNC ،پیچ توپثابت در هر دو انتها می تواند در برابر نیروی برش مقاومت کند و از دقت ماشینکاری اطمینان حاصل کند.
علاوه بر این ، لازم است که به طور مرتب وضعیت اجزای آن را بررسی کنیدپیچ توپ، از جمله سایش توپ ، کیفیت سطح مسیر مسابقه و شل شدن مهره. اگر سایش جدی توپ پیدا شود ، به عنوان مثال ، قطر توپ فراتر از حد معینی پوشیده می شود ، یا مسیر مسابقه دارای خراش های آشکار ، پوسته پوسته شدن و پدیده های دیگر است ، قسمت های مربوطه باید به موقع جایگزین شوند.
به عنوان یکی از بخش های مهم در تراش CNC ،پیچ توپاز مزایای دقت ، راندمان بالا و عمر طولانی برخوردار است ، بنابراین می توان از آن در تمام جنبه های ابزارهای دستگاه استفاده کرد. این نه تنها می تواند کیفیت و کارآیی پردازش را بهبود بخشد بلکه راحتی را برای ماشینکاری صنایع مختلف فراهم می کند.
