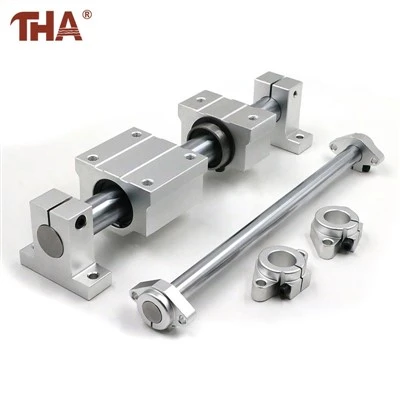

نگهدارنده شفت گیره اسپلیت SHF

جزئیات محصول

SHF یک تکیه گاه ثابت است تا یک یاتاقان خطی. این شامل هیچ توپ در گردش نیست و در امتداد شفت حرکت نمی کند. هدف آن نگه داشتن یک محور گرد مستقیم در یک موقعیت ثابت روی قاب دستگاه است.



یک شکاف از طریق یک طرف سوراخ ماشینکاری می شود. سفت کردن پیچ گیره دهانه را کمی کاهش می دهد و شفت وارد شده را می گیرد. فلنج جلویی سوراخ های نصب را برای اتصال نگهدارنده به صفحه عمودی، قاب جانبی یا سایر سطوح مناسب فراهم می کند.



شماره مدل مربوط به قطر شفت اسمی است. SHF16A برای یک شفت 16 میلی متری در نظر گرفته شده است، در حالی که SHF40A مربوط به یک شفت 40 میلی متری است. قطر شفت و سوراخ نگهدارنده باید مطابقت داشته باشند. شکاف گیره برای محکم کردن شفت است، نه برای تطبیق نگهدارنده با اندازه دیگر.



توضیحات محصول

تکیه گاه های SHF زمانی مفید هستند که یک شفت گرد باید به صورت افقی از صفحه ماشین گسترش یابد. بسته به ساختار تجهیزات، یک جفت نیز می تواند هر دو انتهای یک شفت ثابت را نگه دارد. سپس شفت ممکن است با یک بوش خطی جداگانه یا بلوک یاتاقانی که در امتداد آن حرکت می کند استفاده شود.



نصب با سطح نصب پشتیبانی شروع می شود. دو نگهدارنده SHF باید طوری قرار گیرند که سوراخ‌های آن‌ها خط مرکزی یکسانی داشته باشند. اگر تکیه گاه ها آفست باشند، سفت کردن آنها می تواند شفت را خم کند یا یاتاقان متحرک را در حین حرکت ببندد.



شفت را قبل از سفت کردن کامل گیره وارد کنید. پس از ایجاد تراز، پیچ های نصب فلنج را محکم کنید و سپس گیره را به طور یکنواخت سفت کنید. بدنه آلومینیومی برای قرار دادن و حفظ شفت در نظر گرفته شده است. نباید از آن برای تصحیح قاب به شدت نامناسب به زور استفاده شود.



هنگام سفارش، مدل SHF کامل، قطر شفت و مقدار مورد نیاز را ارائه دهید. اگر صفحه نصب قبلاً ساخته شده است، قبل از خرید، ابعاد فلنج و فاصله سوراخ ها را با نقشه محصول مقایسه کنید.



ما نقشه‌های مشتری را تحت OEM/ODM می‌سازیم و سفارش‌هایی را به کوچکی یک قطعه برای اندازه‌های استاندارد می‌پذیریم.



اطلاعات محصول

مدل	مطابق با قطر شفت اسمی
SHF3A	3 میلی متر
SHF4A	4 میلی متر
SHF5A	5 میلی متر
SHF6A	6 میلی متر
SHF8A	8 میلی متر
SHF10A	10 میلی متر
SHF12A	12 میلی متر
SHF13A	13 میلی متر
SHF16A	16 میلی متر
SHF20A	20 میلی متر
SHF25A	25 میلی متر
SHF30A	30 میلی متر
SHF35A	35 میلی متر
SHF40A	40 میلی متر
SHF50A	50 میلی متر
SHF60A	60 میلی متر



مورد ساخت و ساز	مشخصات
سری محصولات	SHF
مواد نگهدارنده	آلیاژ آلومینیوم
رنگ سطح	نقره ای
حفظ شفت	سوراخ شکاف با پیچ گیره
فرم نصب	فیس مونتاژ فلنجی
عملکرد محصول	پشتیبانی ثابت برای یک شفت خطی گرد
اجزای متحرک	هیچ کدام
مبنای انتخاب	قطر شفت و ابعاد نصب فلنج





سوالات متداول

س: آیا پشتیبانی SHF شامل یک یاتاقان خطی است؟
A: خیر. نگهدارنده شفت ثابت است. در صورت نیاز به لغزش اجزای دیگر در امتداد محور، یک یاتاقان یا بوش جداگانه لازم است.

س: آیا SHF16A می تواند شفت 15 میلی متری یا 17 میلی متری را نگه دارد؟
A: باید با شفت 16 میلی متری مشخص شده استفاده شود. گیره برای جبران قطر اسمی متفاوت در نظر گرفته نشده است.

س: آیا یک تکیه گاه برای شفت کافی است؟
A: این بستگی به طرح دستگاه دارد. بسیاری از تاسیسات شفت ثابت از یک تکیه گاه در هر انتها استفاده می کنند.

س: چه چیزی باید قبل از سفارش بررسی شود؟
پاسخ: قطر شفت، ابعاد فلنج، موقعیت سوراخ‌های نصب-و تعداد تکیه‌گاه‌های مورد نیاز را تأیید کنید.

س: آیا می توان از یک نقشه پشتیبانی کرد؟
پاسخ: تولید OEM/ODM مبتنی بر طراحی زمانی در دسترس است که ابعاد استاندارد SHF متناسب با نصب نباشد.
