SHF-یک پایه شفت قفل جانبی

جزئیات محصول

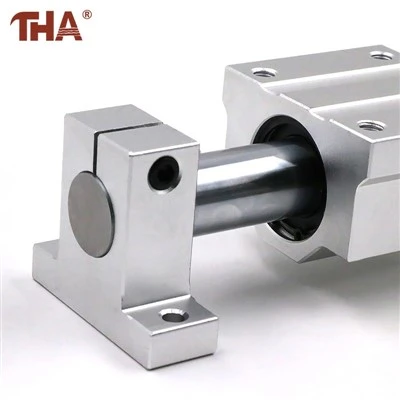

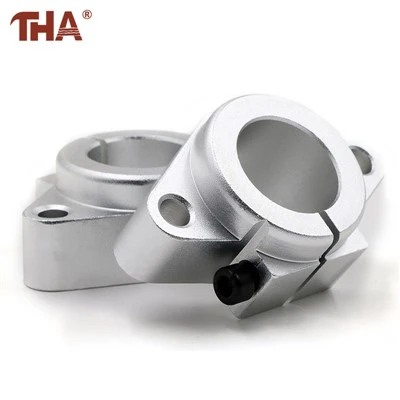

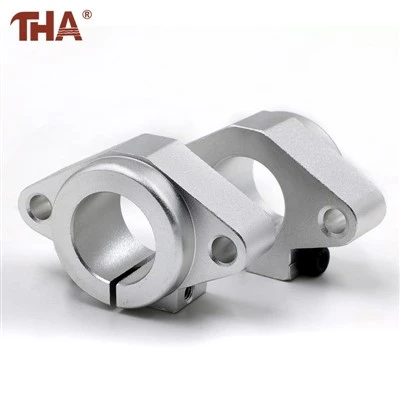

شفت راهنما از دهانه دایره ای عبور می کند و پس از سفت شدن بست ها ثابت می ماند. شکاف در محفظه به سوراخ اجازه می دهد تا در اطراف شفت بدون نیاز به درج یاتاقان جداگانه بسته شود.



دو سوراخ فلنج پایه را به ساختار دستگاه متصل می کند. نقشه محصول همچنین یک پیچ قفل و یک پیچ گیره برای هر مدل را مشخص می کند. اندازه رشته آنها در سراسر سری تغییر می کند و باید در نمودار ابعاد اصلی SHF{2}}بررسی شود.



بدنه از آلیاژ آلومینیوم با سطح سندبلاست و اکسید شده ساخته شده است. این شامل هیچ توپ، مهر و موم یا مسیرهای غلتشی نیست و نباید به عنوان یک یاتاقان خطی توصیف شود.



توضیحات محصول

نصب باید با دو پایه انتهایی که به صورت آزاد بر روی وجه های نصب قرار گرفته باشند آغاز شود. شفت را وارد کنید و ارتفاع و تراز موازی مورد نیاز آن را قبل از تکمیل دنباله سفت کردن تعیین کنید. بستن شفت ابتدا می تواند تراز بعدی را دشوار کند و ممکن است نیروی جانبی را روی بلوک یاتاقان متحرک وارد کند.



انتخاب مدل با بیش از قطر شفت تعیین می شود. عرض کلی، فلنج-فاصله سوراخ، قطر سوراخ نصب-، ضخامت بدنه و رزوه های پیچ را با فضای موجود دستگاه مقایسه کنید.



سری منتشر شده از SHF3A تا SHF60A اجرا می شود. مدل‌های کوچک برخی از ابعاد خارجی را به اشتراک می‌گذارند، اما قطر سوراخ همچنان از تعیین مدل کامل پیروی می‌کند. شفت مربوطه، یاتاقان خطی و سخت افزار نصب اجزای جداگانه ای هستند مگر اینکه در قیمت ذکر شده باشند.



اطلاعات محصول

مدل	قطر شفت (میلی متر)	W (mm)	L (mm)	T (mm)	F (mm)	G (میلی متر)	B (mm)	S (mm)	پیچ قفل	پیچ و مهره	وزن (گرم)
SHF3A	3	43	10	5	24	20	32	5.5	M4	M5	13
SHF4A	4	43	10	5	24	20	32	5.5	M4	M5	13
SHF5A	5	43	10	5	24	20	32	5.5	M4	M5	13
SHF6A	6	43	10	5	24	20	32	5.5	M4	M5	13
SHF8A	8	43	10	5	24	20	32	5.5	M4	M5	13
SHF10A	10	43	10	5	24	20	32	5.5	M4	M5	13
SHF12A	12	47	13	7	28	25	36	5.5	M4	M5	20
SHF13A	13	47	13	7	28	25	36	5.5	M4	M5	20
SHF16A	16	50	16	8	31	28	40	5.5	M4	M5	27
SHF20A	20	60	20	8	37	34	48	7	M5	M6	40
SHF25A	25	70	25	10	42	40	56	7	M5	M6	60
SHF30A	30	80	30	12	50	46	64	9	M6	M8	110
SHF35A	35	92	35	14	58	50	72	12	M8	M10	380
SHF40A	40	102	40	16	67	56	80	12	M10	M10	510
SHF50A	50	122	50	19	83	70	96	14	M12	M12	890
SHF60A	60	140	60	23	95	82	112	14	M12	M12	1500







سوالات متداول

آیا یک SHF-A در امتداد شفت حرکت می کند؟

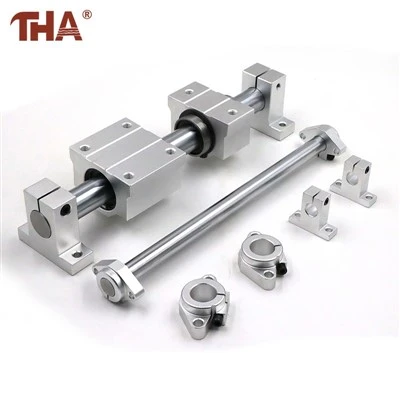

خیر. پایه روی قاب دستگاه ثابت می ماند و شفت را ثابت نگه می دارد. یک یاتاقان خطی یا کالسکه جداگانه عنصر متحرک را فراهم می کند.

آیا شفت باید قبل از تراز شدن دو تکیه گاه بسته شود؟

نه. ابتدا تکیه گاه ها و شفت را قرار دهید، تراز بودن را بررسی کنید و سپس بست های نصب و بست را به صورت مرحله ای سفت کنید.

آیا می توان مدل را فقط با اندازه گیری شفت انتخاب کرد؟

قطر شفت حفره را مشخص می کند، اما عرض فلنج، فاصله سوراخ ها، ضخامت بدنه و فضای نصب موجود نیز باید با نقشه مطابقت داشته باشد.

آیا پشتیبانی شامل یک یاتاقان خطی است؟

خیر. SHF-A یک پایه ثابت شافت-بدون عناصر غلتشی داخلی است.

آیا می‌توان اندازه نصب غیر استاندارد-را تولید کرد؟

ما نقشه‌های مشتری را تحت OEM/ODM می‌سازیم و سفارش‌هایی را به کوچکی یک قطعه برای اندازه‌های استاندارد می‌پذیریم.
